城市排水在線監控管理系統基于地理信息系統（GIS)，應用物聯網技術，建立實時數據采集平臺，通過智能 感知設備實時采集排水管網運行中的液位、流速、流量、可燃?xì)怏w濃度（沼氣），排水井蓋的真實情況，城市 低洼地段積水狀況及相關視頻等數據，并采用可視化方式進行有機整合，形成“城市排水物聯網”。

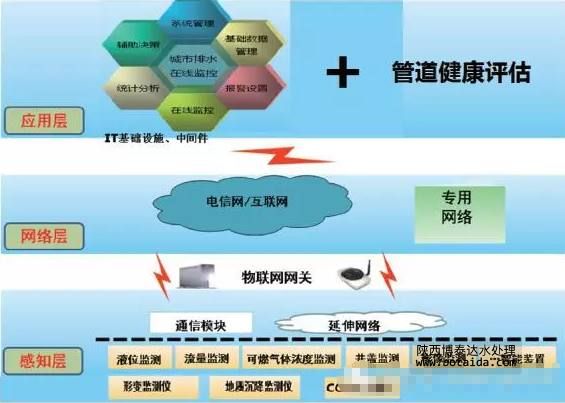

2、城市管網在線監控系統總體框架圖
3、系統軟件功能
本系統軟件主要包括在線監控管理、管道健康狀況評估、基礎數據管理、報警定義管理、統計分析、輔助決策和系統管理功能模塊組成。

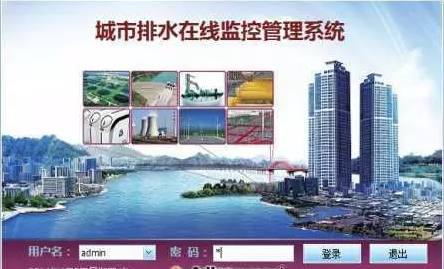

4、系統登錄
為確保系統數據安全性及可追蹤性，登錄軟件需要輸入用戶名和密碼。系統會記錄用戶登錄的時間、地點即IP地址，對系統所做的增加、刪除、修改、查詢等操作曰志。
5、用戶管理
用戶管理主要用于維護用戶的基本信息，主要包括用戶的用戶名、用戶全名、職務、用戶編碼、部門、直屬上級、性別、移動電話、辦公電話、是否啟用、備注和郵件地址等信息。

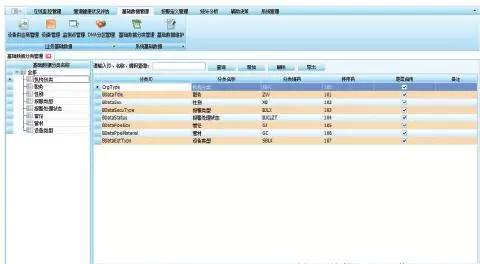

6、基礎數據管理
基礎數據管理主要用于維護支持系統運行的各種基礎數據信息，主要基礎數據包括設備類型、監測點、監測區域、監測設備等?；A(chǔ)數據信息項主要包括編碼、名稱、備注、是否禁用。
7、報警設置
報警設置用于靈活設置各監測點監測數據的報警閾值，以及感知設備本身運行狀況參數報警值（如電池電量等)。報警值可以根據監測參數需要，設置多個等級的報警值。報警設置后，系統將對采集的數據進行及時處理、分析，按照各類報警規則觸發并記錄報警信息。報警信息可以打印和輸出為EXCEL文件。
排水管網監測數據報警值：管網液位、流速、流量、可燃?xì)怏w濃度（沼氣），井蓋位移量等閾值；
感知設備運行狀態參數報警值：設備電池電量，設備維護、檢修期，設備報廢等警戒值。

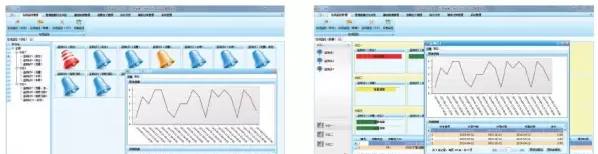

8、在線監控
在線監控主要用于實時采集排水管網的液位、流速、流量、可燃?xì)怏w濃度（沼氣），排水井蓋位置及缺損， 城市低洼處的水位變化及相關視頻，并以不同的顏色顯示各監測點相關參數的狀態。系統同時提供基于GIS 的在線監控，以可視化的方式顯示各監測點地理信息及監測的各類數據。
9、利用管道CCTV機器人管道健康評估
管道健康狀況評估系統，是國際上目前用于評價管道狀況最為先進和有效的手段。對市政排水管道運營管理和養護工作，合理利用資源，有效配置資金人力，能發揮巨大的輔助決策作用。但是由于國情不同，國際上的相應系統應用起來和國情有比較大的偏差，從而效果受到較大影響。另外，應用排水管道健康評估系統，能實現在辦公室就能對下下管道健康狀況有直觀的了解（見下圖），對有效指揮管理和養護，決策資金投向有直接的效能。
管道評估系統自動接收施羅德管道CCTV機器人遠傳的各種監測數據、視頻圖像等，同時可以實現分析，報警；輔助決策，包括在線GIS監控功能可直觀的在地圖上查看各監測點設備運行狀態及數據監測情況，以及管道缺陷位置、維修進度等信息，并為其它系統提供標準數據接口，實現數據共享。

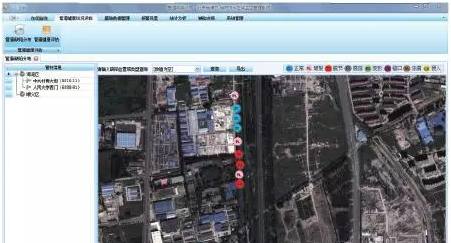

10、管道缺陷分布
系統按依據施羅德管道檢測機器人的監測或巡檢結果按行業、地方或者企業標準進行分類，并在GOOGLE地圖或GIS地圖上予以展現。管道缺陷分布主要介紹管材信息，藍色表示正常、粉色表示破裂、紅色表示脫節、灰色表示腐險、綠色表示變形、紫色表不錯口、掠色表不滲漏、黃色表不侵入。

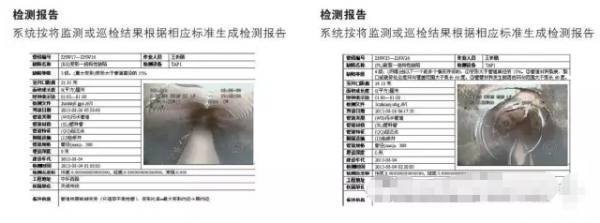

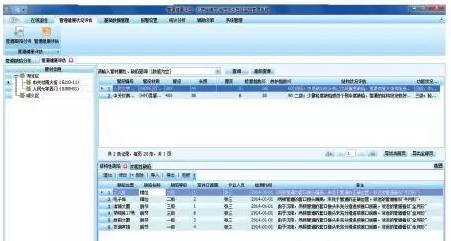

11、管道健康評估
根據監測結果按行業、地方或者企業標準進行缺陷等級評估，并可根據企業需求生成派工單，依托深圳施羅德非開挖技術進行相應修復或更換處理，為管網改造提供依據。

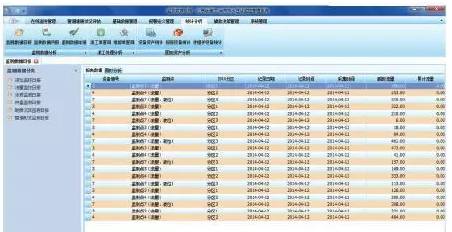

12、統計分析
系統提供按監測區域、設備類型、廠家等多角度統計分析設備資產信息，提供按時、按日、按月、按年統計分析各監測點的監測數據并以趨勢圖展示。統計分析的結果可以導出為Excel文件。

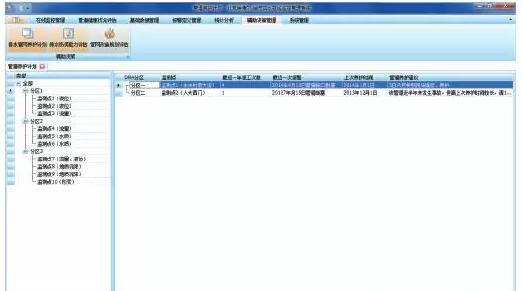

13、輔助決策
系統對排水管網海量的液位、流量、流速、可燃?xì)怏w濃度（沼氣）等監測數據進行深入挖掘、分析，為制定 科學合理的排水管網養護計劃、排水能力評估，以及管網改造、規劃等提供數據化的輔助決策依據。
排水管網養護計劃：系統挖掘、分析排水管網當前實時的液位、流速、流量、可燃?xì)怏w濃度（沼氣），以及上述監測數據歷史變化趨勢，自動生成的排水管網養護計劃（包括最近待養護的管網信息、養護時間、養護內容等）；
排水防澇能力評估：系統根據排水管網基礎信息，以及監測的歷史數據，自動評估排水管網的排水能力評估報告（包括排水DMA分區名稱、排水達標率等）；
排水管網改造、規劃：系統深入挖掘、分析管網基礎信息、養護維修記錄，及排水能力等數據，給出排水管網的改造建議，并為排水管網規劃提供決策參考。
