在水處理行業(yè)中離子交換就是水中的離子和離子交換樹脂上的離子所進行的等電荷摩爾量的反應。
物理性質(zhì)
離子交換樹脂的顆粒尺寸和有關的物理性質(zhì)對它的工作和性能有很大影響。
樹脂顆粒尺寸
離子交換樹脂通常制成珠狀的小顆粒，它的尺寸也很重要。樹脂顆粒較細者，反應速度較大，但細顆粒對液體通過的阻力較大，需要較高的工作壓力;特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應選擇適當。如果樹脂粒徑在0.2mm(約為70目)以下，會明顯增大流體通過的阻力，降低流量和生產(chǎn)能力。
樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹后進行篩分，累計其在20、30、40、50……目篩網(wǎng)上的留存量，以90%粒子可以通過其相對應的篩孔直徑，稱為樹脂的“有效粒徑”。多數(shù)通用的樹脂產(chǎn)品的有效粒徑在0.4～0.6mm之間。
樹脂顆粒是否均勻以均勻系數(shù)表示。它是在測定樹脂的“有效粒徑”取累計留存量為40%粒子，相對應的篩孔直徑與有效粒徑的比例。如一種樹脂(IR-120)的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計算得均勻系數(shù)為2.0。
樹脂的密度
樹脂在干燥時的密度稱為真密度。濕樹脂每單位體積(連顆粒間空隙)的重量稱為視密度。樹脂的密度與它的交聯(lián)度和交換基團的性質(zhì)有關。通常，交聯(lián)度高的樹脂的密度較高，強酸性或強堿性樹脂的密度高于弱酸或弱堿性者，而大孔型樹脂的密度則較低。
樹脂的溶解性
離子交換樹脂應為不溶性物質(zhì)。但樹脂在合成過程中夾雜的聚合度較低的物質(zhì)，及樹脂分解生成的物質(zhì)，會在工作運行時溶解出來。交聯(lián)度較低和含活性基團多的樹脂，溶解傾向較大。
樹脂的膨脹度
離子交換樹脂含有大量親水基團，與水接觸即吸水膨脹。當樹脂中的離子變換時，如陽離子樹脂由H+轉為Na+，陰樹脂由Cl-轉為OH-，都因離子直徑增大而發(fā)生膨脹，增大樹脂的體積。通常，交聯(lián)度低的樹脂的膨脹度較大。在設計離子交換裝置時，必須考慮樹脂的膨脹度，以適應生產(chǎn)運行時樹脂中的離子轉換發(fā)生的樹脂體積變化。
樹脂的耐用性
樹脂顆粒使用時有轉移、摩擦、膨脹和收縮等變化，長期使用后會有少量損耗和破碎，故樹脂要有較高的機械強度和耐磨性。通常，交聯(lián)度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定于交聯(lián)結構的均勻程度及其強度。如大孔樹脂，具有較高的交聯(lián)度者，結構穩(wěn)定，能耐反復再生。

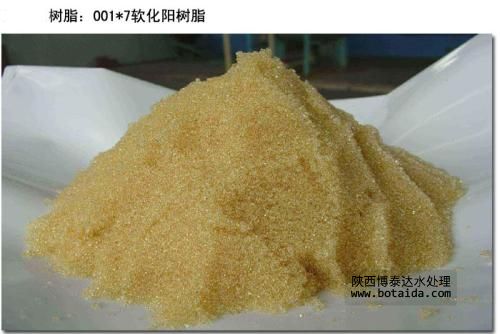

陽離子樹脂
這類樹脂含有大量的強酸性基團,如磺酸基-SO3H,容易在溶液中離解出H+,故呈強酸性.樹脂離解后,本體所含的負電基團,如SO3-,能吸附結合溶液中的其他陽離子.這兩個反應使樹脂中的H+與溶液中的陽離子互相交換.強酸性樹脂的離解能力很強,在酸性或堿性溶液中均能離解和產(chǎn)生離子交換作用.樹脂在使用一段時間后,要進行再生處理,即用化學藥品使離子交換反應以相反方向進行,使樹脂的官能基團回復原來狀態(tài),以供再次使用.如上述的陽離子樹脂是用強酸進行再生處理,此時樹脂放出被吸附的陽離子,再與H+結合而恢復原來的組成.
如需要產(chǎn)品及技術服務，請撥打服務熱線：13659219533
選擇陜西博泰達水處理科技有限公司，你永遠值得信賴的產(chǎn)品！
了解更多，請點擊itjobsdelhi.net
